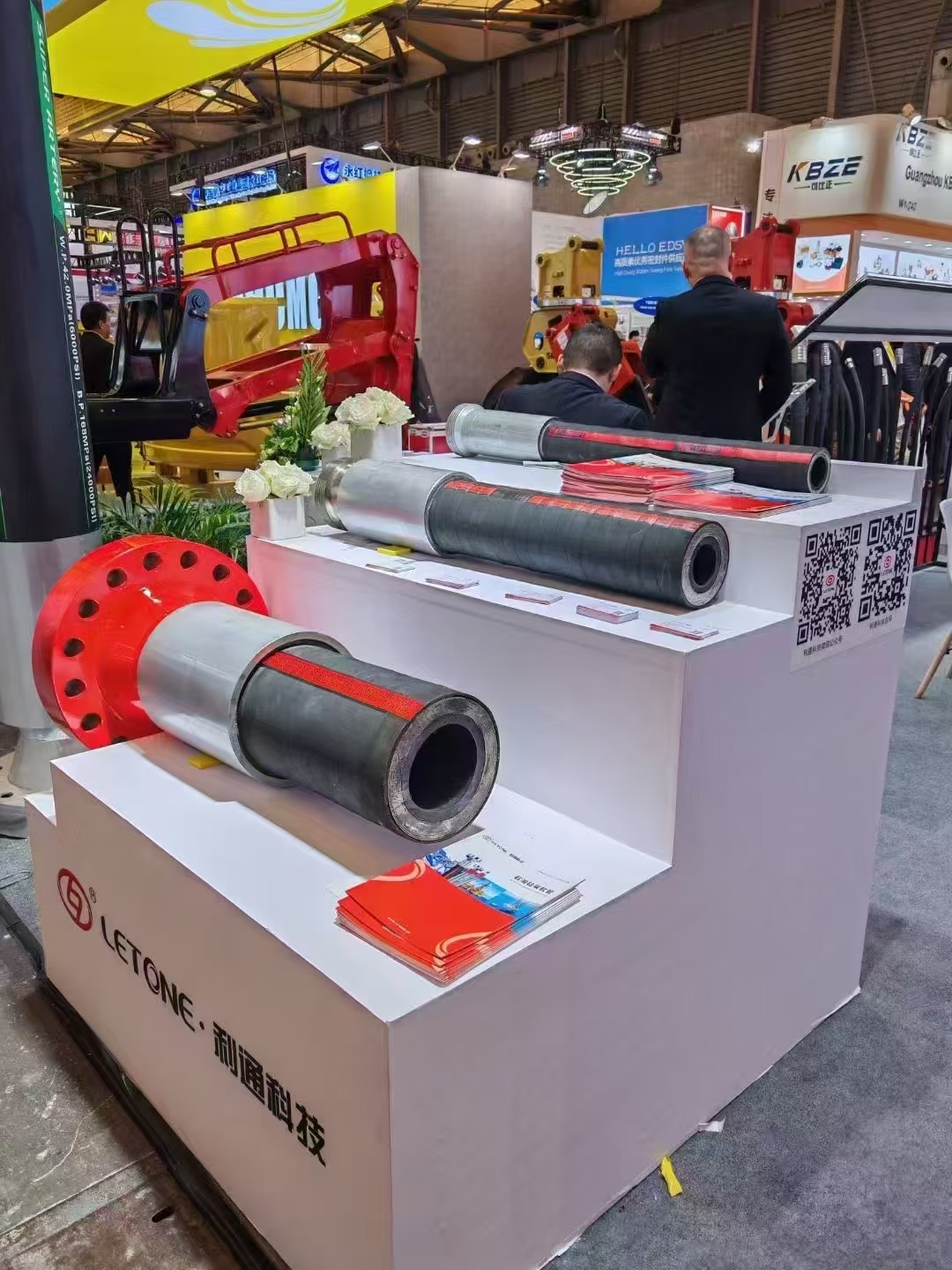

Selang Jumper API 17K, Selang Jumper Fleksibel untuk Platform Lepas Pantai

I. Penentuan Posisi Produk dan Sistem Standar Teknis

Selang jumper API 17K adalah jenis produk pipa sambungan fleksibel yang dirancang khusus untuk aplikasi minyak dan gas lepas pantai. Di fasilitas lepas pantai seperti unit produksi, penyimpanan, dan bongkar muat terapung (FPSO), platform tetap, platform kaki tegangan, dan unit LNG terapung, selang ini berfungsi untuk mengangkut fluida produksi, media injeksi, dan media utilitas antar peralatan. Aplikasi tipikal meliputi: pengangkutan injeksi minyak mentah dan air antara platform dan sistem tambat titik tunggal; transmisi multi-media antara dermaga dan platform produksi; sambungan fluida antara unit produksi terapung dan sistem produksi bawah laut; dan pengangkutan gas alam antara unit penyimpanan dan regasifikasi terapung dan dermaga atau fasilitas tetap.

Spesifikasi teknis inti yang diikuti oleh produk ini adalah API Spec. 17K, "Spesifikasi Pipa Fleksibel Terikat." Standar ini secara sistematis menetapkan persyaratan minimum untuk desain, pemilihan material, pembuatan, pengujian, penandaan, dan pengemasan pipa fleksibel terikat, yang berlaku untuk aplikasi produksi, keluaran, injeksi, dan pengambilan air laut minyak dan gas. Standar ini mencakup berbagai bentuk produk termasuk jumper, riser, pipa aerodinamis, dan selang bongkar/muat lepas pantai, yang melayani kondisi media manis dan asam.

Perlu dicatat bahwa API 17K tidak berlaku untuk saluran choke kill pencegah semburan (BOP); aplikasi ini sesuai dengan standar API 16C. Standar ini juga tidak mencakup tabung fleksibel non-ikatan, yang sesuai dengan standar API 17J. Ketiga standar ini termasuk dalam sistem teknis yang berbeda, dan diferensiasi yang akurat harus dilakukan berdasarkan skenario aplikasi saat memilih model.

II. Prinsip Teknis Struktur Ikatan
Selang jumper API 17K adalah tabung fleksibel ikatan. Fitur teknologi intinya adalah dinding pipa terdiri dari lapisan karet dan penguat logam yang berselang-seling, yang diikat bersama secara keseluruhan melalui proses vulkanisasi. Selama vulkanisasi, karet mengalami reaksi ikatan silang, membentuk ikatan kimia dan mekanik yang kuat dengan lapisan penguat, menghasilkan struktur dinding pipa yang padat dan tanpa celah.

Fitur struktural ini menentukan perbedaan kinerja antara selang fleksibel terikat dan selang fleksibel baja atau tanpa ikatan. Struktur terikat memungkinkan beban ditransfer secara merata ke setiap lapisan penguat melalui antarmuka ikatan ketika badan pipa berada di bawah tekanan internal, mencegah selip antar lapisan dan pergerakan relatif, sehingga menjaga stabilitas struktural dalam kondisi tekanan tinggi. Sementara itu, jaringan ikatan silang karet mencegah dinding pipa meleleh pada suhu tinggi, dan malah merespons paparan api melalui pembakaran. Ini memberikan dasar material untuk desain tahan api.

III. Desain Struktur Komposit Multi-lapisan
Selang jumper API 17K menggunakan struktur komposit multi-lapisan. Setiap lapisan fungsional bekerja secara sinergis dari dalam ke luar untuk mencapai penyegelan media, menahan tekanan, ventilasi gas, dan perlindungan eksternal.

Lapisan Dalam: Dalam kontak langsung dengan media yang diangkut, pemilihan material bergantung pada kondisi operasi. Material umum meliputi karet nitril terhidrogenasi, cocok untuk media asam yang mengandung hidrogen sulfida dan untuk mengangkut minyak mentah dan gas alam; poliamida cocok untuk media kimia tertentu; Untuk kondisi yang membutuhkan koefisien gesekan lebih rendah atau stabilitas kimia lebih tinggi, polietilen berat molekul ultra tinggi atau politetrafluoroetilen dapat digunakan sebagai bahan lapisan dalam. Ketebalan lapisan dalam biasanya sekitar 4,0 mm, tergantung pada tekanan operasi dan diameter pipa.

Lapisan Penguat Logam Internal: Pada beberapa struktur, lapisan penguat lilitan strip logam yang saling mengunci, terbuat dari baja tahan karat kelas 316L atau 254 SMO, disediakan di luar lapisan dalam. Fungsi lapisan ini meliputi: melindungi lapisan polimer dari kerusakan mekanis; mencegah penggelembunggan lapisan akibat dekompresi cepat dalam kondisi gas bertekanan tinggi; dan memberikan dukungan untuk dinding pipa agar tetap mempertahankan bentuknya dan memudahkan operasi pembersihan. Struktur saling mengunci dari kerangka logam memungkinkan pipa tetap fleksibel saat ditekuk.

Lapisan Penguat: Struktur penahan beban utama pipa yang menahan tekanan internal. Lapisan penguat diaplikasikan dengan melilitkan beberapa lapisan tali kawat baja berkekuatan tarik tinggi atau tali baja secara spiral. Permukaan kawat baja dilapisi galvanis atau kuningan untuk perlindungan korosi. Jumlah lapisan penguat menentukan kapasitas menahan tekanan pipa; beberapa lapisan dapat memberikan ketahanan tekanan kerja dari beberapa MPa hingga lebih dari 30 MPa. Dalam beberapa desain struktural, lapisan penguat dapat mencakup jalinan komposit serat aramid dan kawat baja untuk mencapai keseimbangan antara kapasitas menahan tekanan dan berat.

Lapisan Kedap dan Ventilasi: Saat mengangkut fluida gas, molekul gas dapat menembus lapisan dalam dan masuk ke dinding pipa. Oleh karena itu, lapisan pengarah gas disediakan di dinding pipa untuk mengarahkan gas yang menembus ke lubang ventilasi di area sambungan untuk pembuangan, mencegah akumulasi gas di antara lapisan dan dengan demikian mencegah pipa menggembung. Lapisan penyangga di area sambungan memiliki beberapa saluran ventilasi untuk mengarahkan gas ke alur lipatan dan membuangnya ke luar pipa.

Lapisan Tahan Api: Untuk mengatasi risiko kebakaran di laut, selang jumper API 17K dapat dikonfigurasi dengan lapisan tahan api. Lapisan ini dirancang untuk menjaga integritas pipa setidaknya selama 30 menit di bawah paparan api 704°C. Persyaratan ketahanan api ini berasal dari batasan waktu penghentian operasi yang aman dan respons darurat di fasilitas minyak dan gas lepas pantai selama kondisi kebakaran.

Lapisan Pelindung Luar: Lapisan terluar terbuat dari karet sintetis tahan cuaca, tahan terhadap korosi air laut, penuaan UV, erosi ozon, dan abrasi mekanis. Dalam aplikasi dengan risiko kerusakan mekanis yang tinggi, lapisan pelindung tambahan dari baja tahan karat, terbuat dari 316L atau 254 SMO, dapat ditambahkan ke lapisan luar, memberikan ketahanan terhadap benturan, abrasi, dan pemotongan.

IV. Desain Sambungan
Desain sambungan selang jumper API 17K sangat terintegrasi dengan proses pembuatan pipa. Dalam aplikasi yang menuntut, sambungan, sebagai bagian integral dari badan pipa, divulkanisasi bersama dengan badan pipa selama pembuatan, membentuk struktur yang terpadu.

Prinsip desain untuk sambungan adalah bahwa kekuatannya harus melebihi kekuatan badan pipa, memastikan bahwa badan pipa akan rusak sebelum sambungan di bawah tekanan desain. Konsep desain ini dicapai dengan menambatkan ujung lapisan penguat di dalam sambungan—ketika badan pipa mengalami tekanan internal, lapisan penguat mengalami gaya radial ke luar, menghasilkan ikatan yang lebih erat antara lapisan penguat dan badan sambungan. Dalam beberapa desain, lapisan penguat dipasang pada badan sambungan melalui perekat epoksi; dalam desain lain, lapisan penguat dipasang secara eksternal dengan lilitan melingkar.

Material sambungan biasanya baja karbon atau baja tahan karat dupleks, dan harus memenuhi persyaratan NACE MR0175/ISO 15156 untuk ketahanan terhadap korosi tegangan sulfida. Jenis sambungan ujung meliputi flensa, hub, atau sambungan tempa, yang dapat disesuaikan sesuai dengan antarmuka sistem perpipaan pengguna.

V. Parameter dan Spesifikasi Kinerja

Parameter kinerja selang jumper API 17K bervariasi tergantung pada konfigurasi produk tertentu. Berikut adalah rentang umum di industri:

Tekanan Operasi: Biasanya mencakup 1250 PSI hingga 5000 PSI, sekitar 8,6 MPa hingga 34,5 MPa. Beberapa produk dengan spesifikasi tinggi bahkan dapat mencapai peringkat tekanan yang lebih tinggi.

Rentang Suhu: Rentang suhu operasi standar produk adalah -30℃ hingga +90℃, dan beberapa produk dapat diperluas hingga -40℃ hingga +120℃.

Panjang Pasokan Maksimum: Karena proses manufaktur dan kondisi transportasi, panjang selang fleksibel terikat tunggal biasanya dalam 60 meter, dengan diameter di bawah 8 inci; spesifikasi diameter besar seperti 14 inci dan di atasnya dapat mencapai 30 meter.

Rentang Diameter: Mencakup diameter kecil hingga besar, dengan diameter selang jumper umum berkisar dari 2 inci hingga 16 inci. Dalam beberapa tahun terakhir, aplikasi domestik spesifikasi diameter besar telah mengalami kemajuan; Sebagai contoh, selang penghubung sepanjang 14 inci telah digunakan pada unit produksi, penyimpanan, dan pembongkaran terapung (FPSO).
